Calculadora de piso industrial
Informe as medidas e a carga de projeto. A calculadora devolve a lista de materiais em painéis, quilos e metros cúbicos, pronta para orçar.
Leia antes de usar
Esta calculadora estima quantidades de material. Não é projeto estrutural e não substitui engenheiro.
As espessuras, telas e barras sugeridas seguem as tabelas de pré-dimensionamento do Manual IBTS de Pisos em Concreto Armado, que pressupõem subleito e sub-base adequados. O dimensionamento definitivo depende de sondagem do solo (CBR ou módulo de reação k), do espectro real de cargas — inclusive cargas concentradas de porta-palete e de roda de empilhadeira — e de verificação por metodologia de projeto, como o TR34 da Concrete Society ou o ACI 360R.
A execução do piso deve ter ART ou RRT de profissional habilitado. Use este resultado para orçar, comparar preços e planejar a compra. Se você já tem projeto, informe os valores dele nos campos técnicos e a calculadora passa a fazer apenas as contas de quantidade.
Onde a tela entra no piso
A tela soldada fica posicionada a cerca de um terço da altura a partir da face superior da placa, apoiada em espaçadores, com recobrimento máximo de 5 cm. Em subleito pouco confiável, entra uma segunda tela próxima à face inferior.
É esse posicionamento que faz a armadura trabalhar contra a fissuração por retração — tela no fundo da placa, deitada no chão, não cumpre a função.
Como cada número é calculado
Sem caixa-preta: as contas estão aqui para você conferir ou ajustar com o seu engenheiro.
Espessura e tela sugeridas
Vêm das tabelas do Manual IBTS. Em carga estática: 2 t/m² pede 10 cm com Q92; 4 t/m², 10 cm com Q138; 6 t/m², 12 cm com Q138; 8 t/m², 14 cm com Q196; 10 t/m², 16 cm com Q283. Em carga móvel, de 4 a 14 t por eixo, a espessura vai de 12 a 22 cm.
Concreto e sub-base
Área × espessura, com a perda que você definir — 5% para subleito regular, até 10% para irregular. A sub-base de brita graduada segue o mesmo cálculo com 10% de perda. Concreto de fck igual ou maior que 20 MPa, conforme o IBTS.

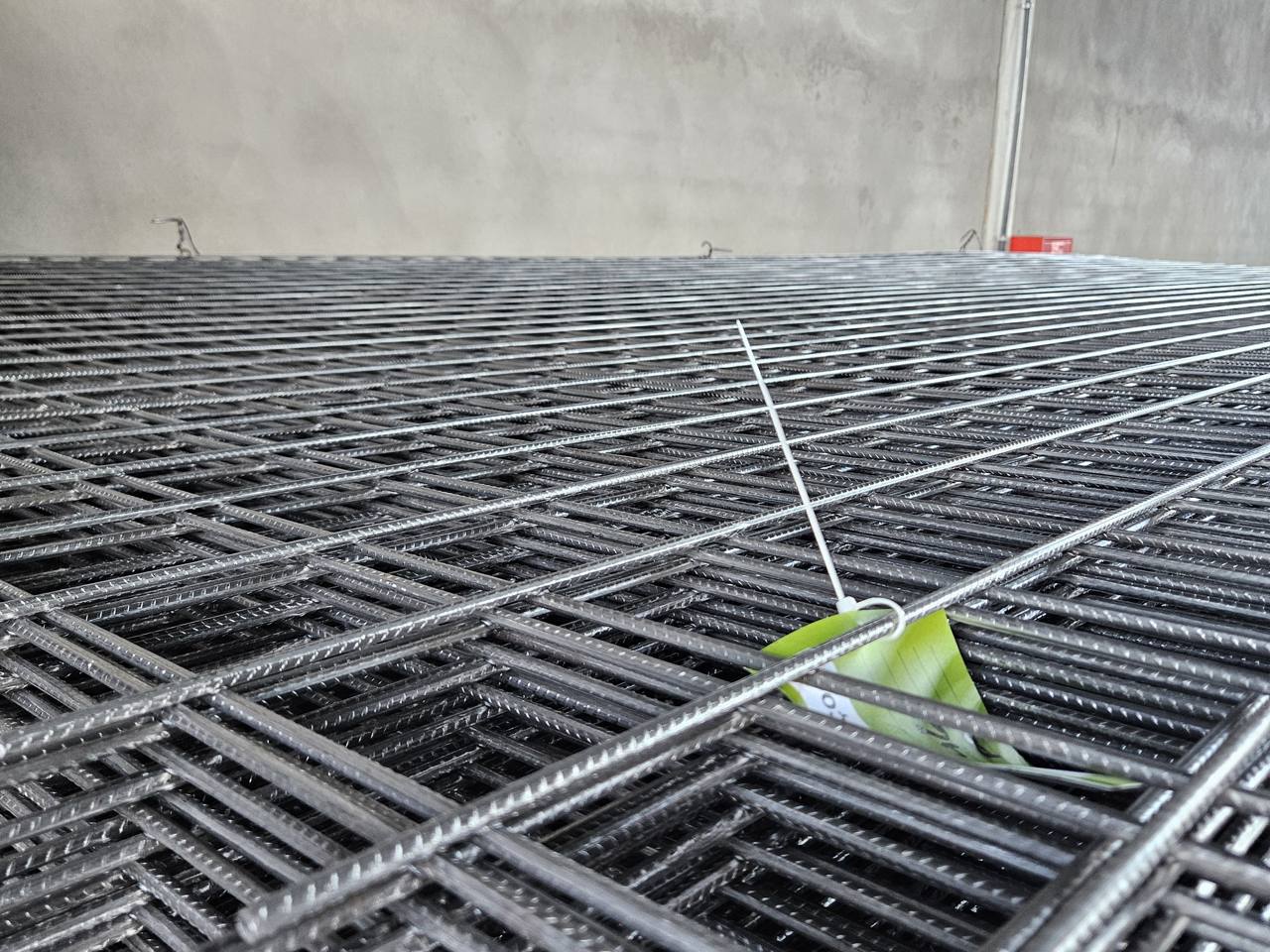

Tela soldada
Área com 10% de transpasse, dividida pelo painel de 2,45 × 6,00 m (14,70 m²) e arredondada para painel inteiro. O peso sai em kg pela tabela da NBR 7481 — que é a unidade em que a tela é cotada e faturada.
Juntas serradas
Módulo de 30 vezes a espessura, limitado a 6 m — regra prática usual para controle de fissuração por retração. O corte deve ter no mínimo 40 mm de profundidade e pelo menos um terço da espessura da placa.
Barras de transferência
Aço CA-25 liso, 50 cm de comprimento, a cada 30 cm, apenas nas juntas que vão transferir carga. A bitola acompanha a espessura: 12,5 mm até 10 cm, 16 mm até 12 cm, 20 mm até 15 cm e 25 mm acima disso. Metade do comprimento recebe uma camada leve de graxa para permitir a movimentação.
Lona, espaçadores e cura
Lona com 15% de sobreposição. Espaçador plástico a 3 peças por m² com tela única e 4 por m² com dupla, ou espaçador treliçado em linhas a cada 1,20 m. Agente de cura ao rendimento de 5 m² por litro — o pior caso da faixa de mercado, para não faltar.
O que ela não faz
Não calcula a capacidade de carga do piso, não avalia o subleito, não define o traço do concreto e não posiciona as juntas em planta. Nada disso sai de uma calculadora — sai de projeto, com sondagem e responsável técnico.
Cargas concentradas de porta-palete, cargas de roda específicas e solos ruins exigem verificação por TR34 ou ACI 360R.
Sobre as referências
Não existe norma ABNT específica de projeto de piso industrial de concreto armado com tela. A referência nacional é o acervo do IBTS e da ABCP, além da bibliografia técnica de pisos. A tela soldada segue a NBR 7481 e o concreto armado, a NBR 6118.
Os pesos de tela usados aqui são os valores nominais de catálogo; o peso real varia dentro das tolerâncias da norma.
